型號介紹

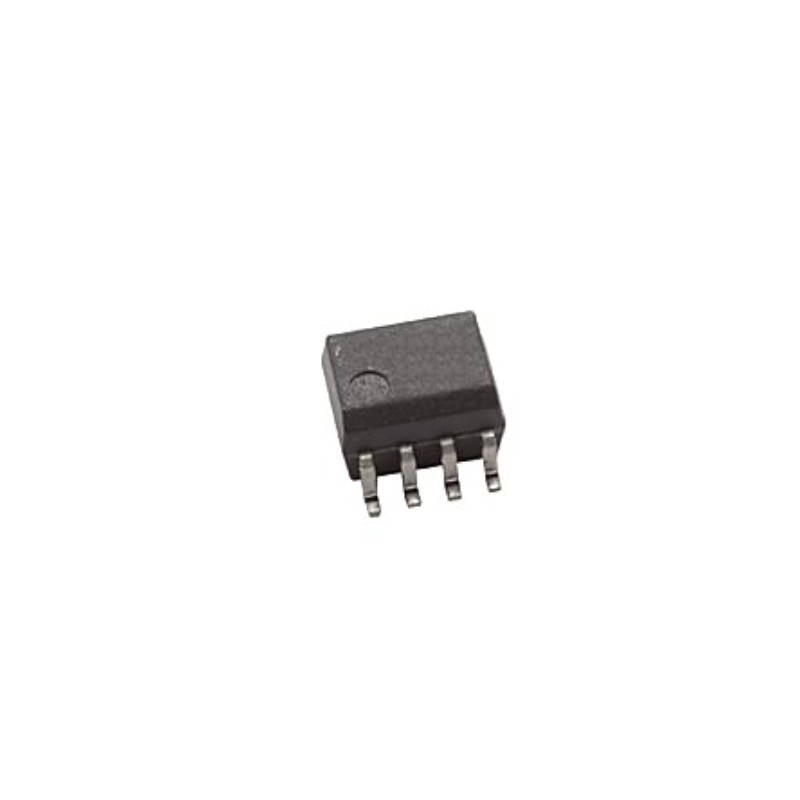

今天我要向大家介紹的是 Broadcom 的光耦——HCPL-0300-000E。它的內部結構就像一個小型的“信號轉換站”，結合了一個 820 nm AlGaAs 光子發射二極管（LED）和一個集成的高增益光子探測器。當 LED 接收到電流時，它會發出光，這個光會照射到光電探測器上，帶有內部屏蔽層的探測器會將光信號轉換成電流信號，從而實現邏輯系統之間的隔離與信號傳遞。
主要特性
低輸入驅動電流與高速性能 - 保證 0.5 mA LED 驅動電流下達到 5 MBd 速度
低電源電流要求 - 5.25 V 下最大僅需 10 mA
TTL/LSTTL/CMOS 兼容輸出 - 肖特基鉗位開路集電極輸出
強大的隔離與抗干擾能力 - 保證 100 V/μs 共模瞬態抑制能力
寬溫性能保證 - 靜態和動態性能在 -40°C 至 85°C 范圍內均有保證
應用
接地環路消除
計算機與外圍設備接口
電平轉換
微處理器系統 I/O 端口隔離
