型號介紹

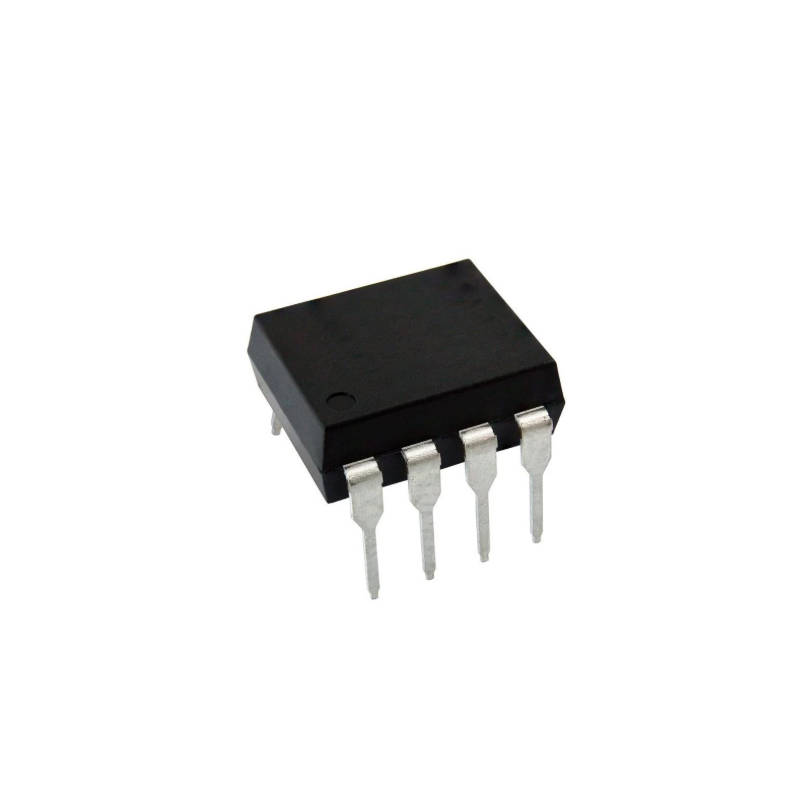

       今天我要向大家介紹的是 Broadcom 的光耦——HCPL-2200-000E。它的內部結構就像一個高效的“信號轉換站”，結合了一個 GaAsP 發光二極管和一個集成的高增益光子探測器。該探測器具有三態輸出級以及帶有遲滯特性的閾值檢測器。當輸入端接收到電流時，LED 會發出光信號，高增益探測器會將光信號轉換成電流信號，從而實現邏輯系統之間的高隔離以及與 TTL、LSTTL 和 CMOS 兼容的高速信號傳遞。三態輸出消除了對外部上拉電阻的需求，并允許直接驅動數據總線，而遲滯特性則提供了差模噪聲抑制能力，消除了輸出信號抖動的可能性。邏輯信號傳輸?shù)牡湫蛡鞑パ舆t僅為 160 納秒。

主要特性
低輸入電流與高速信號傳輸
低輸入電流要求：僅需 1.6 mA 即可工作
高速數據傳輸：保證 2.5 Mbd 的數據傳輸速率
三態輸出與高共模瞬態抑制能力
三態邏輯輸出：無需上拉電阻即可直接驅動數據總線
高共模抑制比（CMR）：在 50V 共模電壓下，最小 CMR 達到 1,000 V/μs
寬電源電壓范圍：支持 4.5 V 至 20 V 的寬范圍 VCC 操作

應用
高速邏輯系統的隔離
計算機外圍設備接口
微處理器系統接口
消除接地環路
替代脈沖變壓器
隔離總線驅動器
高速線路接收器

相關型號
HCPL-2200-500E
HCPL-2201-000E
HCPL-2202-000E
HCPL-2211-300E
HCPL-2211-500E
HCPL-2212-000E
HCPL-2212-300E
HCPL-2212-500E
HCPL-2219-000E
HCPL-2231-000E
HCPL-2231-300E
HCPL-2231-500E
HCPL-2232-000E
HCPL-2300-000E
HCPL-2300-300E
