型號介紹

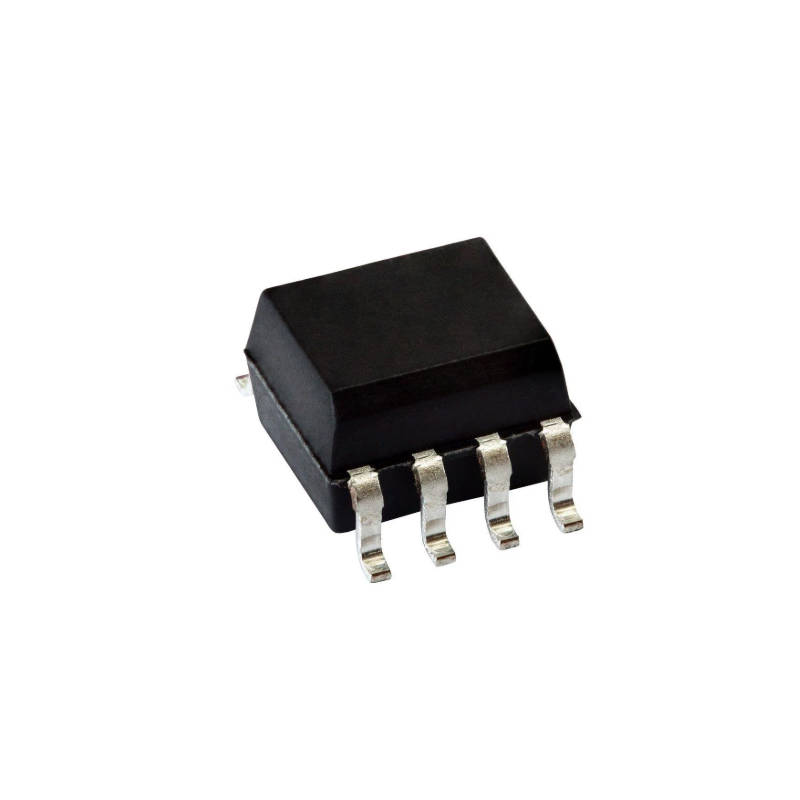

今天我要向大家介紹的是 Broadcom 的光耦——HCPL-0700-000E。它的內部結構就像一個高效的“信號轉換站”，結合了一個發光二極管和一個集成的高增益光子探測器。光電二極管和輸出級采用獨立引腳設計，當輸入端接收到電流時，LED 會發出光信號，高增益探測器會將光信號轉換成電流信號，從而實現邏輯系統之間的高隔離以及 TTL 兼容的飽和電壓與高速信號傳遞。如果需要，VCC和VO端子可以連接在一起以實現常規的光電達林頓操作，此外它還提供基極訪問端子用于增益帶寬調整。
主要特性
低輸入電流與超高電流傳輸比（CTR）
低輸入電流要求：僅需 0.5 mA 即可工作
高電流傳輸比：典型值高達 2000%，在 0°C 到 70°C 工作溫度范圍內，1.6 mA LED 電流下保證最小 300% 的 CTR
TTL 兼容與高輸出驅動能力
TTL 兼容輸出：典型低電平輸出電壓僅為 0.1V
高輸出電流：最大支持 60 mA 的輸出電流
使用 2.2 k? 上拉電阻即可驅動 1 個 TTL 負載
寬溫性能與全面的安全合規認證
性能在 0°C 至 70°C 范圍內得到保證
應用
低輸入電流線路接收器
EIA RS-232C 線路接收器
電話振鈴檢測器
117Vac 線路電壓狀態指示器（低輸入功耗）
低功耗系統中的接地隔離
