1、引言
　　
隨著LCD技術的不斷進步使得其應用變得日益廣泛。手持式設備、測試測量儀器，工業儀表、辦公設備、電子游戲機、互連網設備、醫學儀器等很多產品都需要LCD，在無線便攜式設備中應用更是廣泛，這就要求有強大的LCD控制器作為支撐。S1D13506是EPSON公司生產的大規模顯示控制器家族中較新的一款，是以SEDl354控制器為基礎發展起來的具有更多功能的LCD顯示控制器，支持全類型、大規模的LCD及CRT/TV[1]。它可以靈活地對各種不同的顯示方式進行設置，功能非常強大，其豐富的輸出接口兼容目前市場上流行的多種CPU總線。
　　
2、S1D13506芯片介紹
　　
S1D13506是愛普生公司針對嵌入式系統設計的，是彩色LCD/CRT/TV圖象控制器。其主要特性有：該芯片內部沒有顯示內存，它是通過16位的EDO-DRAM/FPM-DRAM接口，可以連接一個512K字節（256K*16）或2M字節（1M*16）的設備；兼容多種處理器總線（如：StrongArm，Motorola MC68000/MC68030 總線等）；還支持MediaPlug 接口；具有全LCD控制信號，支持4/8位扭曲向列型（TN）、4/8/16位超扭曲向列型（STN）、8/16位雙超扭曲向列型（DSTN））、9/12位TFT/D-TFD，在16bpp下可達到800*600像素的分辨率面板、18位TFT/D-TFD（最高64K色）、CRT、NTSC和PAL TV輸出[2]。該芯片可以同時輸出數字信號和模擬信號，也就是說，由于LCD和CRT是獨立的，可以同時管理和顯示不同的圖象。該芯片內置了RAMDAC硬件X-Y軸轉置2維加速器，114個寄存器來配置各種顯示模式，較低的功耗和低工作電壓可以滿足各種手持設備的圖象控制?；赟1D13506的這些有利的特征，使其在大規模LCD的控制方面是個不錯的選擇。
　　
3、硬件實現
　　
本卡S1D13506與處理器的接口采用了通用類型總線（包括數據總線、地址總線、控制總線）接口定義見表1。芯片所用象素時鐘是由同步信號發生器ICS1523來提供的，外接1M*16的EDO-RAM（IS41LV16100 ）。圖1所示的是顯示卡硬件總體連接圖。連接到CPU的信號有： A1-A21、D0-D15、WR0#、WR1#、RD#、CS#、RST#、時鐘、WAIT#；連接到時鐘發生器的信號有：CLK1、CLK2（用于內部顯示及外部媒體接口時鐘）；連接到EDO-DRAM的信號有：DRAM-WE、DRAM-RAS、LCAS、UCAS、MA0-MA9、MD0-MD15（其中MD1/MD2/MD4/MD6/MD15需要外接上拉電阻用于S1D13506初始配置）；其他控制信號連接到LCD/CRT。S1D13506芯片有個測試使能引腳TESTEN在芯片正常工作時接地。如果不使用DAC功能，那么IREF引腳必須接地。圖2為同步信號發生器ICS1523的外部連接電路[3]。 ICSl523通過I2C串行總線（TWD、TWCK）接受微處理器MPU對它進行寄存器配置。本顯示卡的ICSl523輸入時鐘 是50 MHz、輸出CLKl (25 MHz)、CLK2(12.5 MHz)。本卡引出了LCD的全信號有利于連接不同的LCD屏和CRT的控制信號。
　　

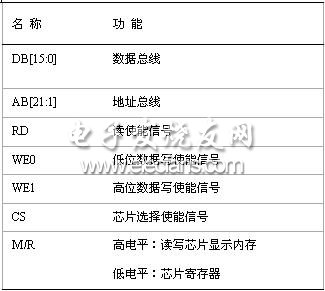

表1 S1D13506總線接口定義
?

????????????????????????????????????????????????????????????????????????????????????????????????????????? 圖1顯示卡硬件總體連接圖?

????????????????????????????????????????????????????????????????????????????????????????????????????圖2 ICS1523硬件連接電路圖

?
