優勢和特點

• 低電源電流：300μA
• 在停機模式中接收器 4 和 5 處于?；顮顟B(tài)：35μA
• ESD 保護等級：±10kV
• 采用單 3.3V 電源供電工作
• 使用小的電容器：0.1μF
• 運行至 120k Baud
• 當電源關斷時三態輸出為高阻抗
• 輸出過壓不會強制電流返回至電源中
• 可強制 EIA/TIA-562 I/O 線路至 ±25V 而不造成損壞
• 直通式架構

產品詳情

LTC^?1350 是一款具有非常低電源電流的 3 驅動器 / 5 接收器 EIA/TIA-562 收發器。在無負載的情況下，電源電流僅為 300μA。充電泵只需要 4 個 0.1μF 電容器。

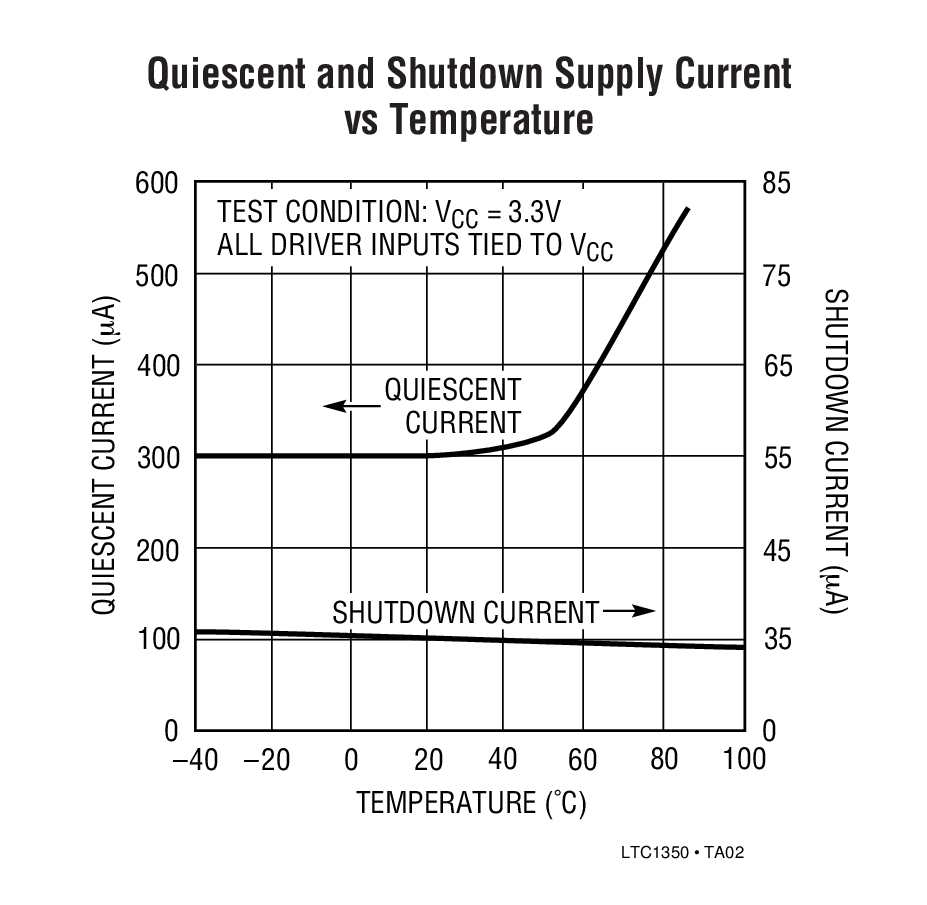

在停機模式中，2 個接收器處于?；顮顟B(tài)，電源電流僅為 35μA。在停機模式中和電源關斷時，所有的 RS232 輸出均呈高阻抗?fàn)顟B(tài)。

LTC1350 完全符合所有的數據速率和過壓 EIA/TIA-562 規范。該收發器能夠在具有一個 1000pF 和 3kΩ 負載的情況下運行至高達 120kbaud。驅動器輸出和接收器輸入均可被強制至 ±25V，并不會導致?lián)p壞，而且能安然承受多次 ±10kV ESD 沖擊。

應用

• 筆記本電腦
• 掌上型電腦

方框圖
