隨著邊緣計算與AI技術的深度融合，高端邊緣微模塊1柜作為數據中心算力的關鍵節點，其內部供配電系統的穩定性、功率密度及能效直接決定了整體算力輸出的連續性與經濟性。功率MOSFET作為電源轉換、負載開關及保護電路的核心，其選型需在嚴苛的空間限制與長期滿載運行要求下，實現效率、熱管理與可靠性的極致平衡。本文針對高端邊緣微模塊1柜的高密度、高可靠及智能化管理需求，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。

一、選型總體原則：空間約束下的性能最大化

在微模塊1柜的有限空間內，MOSFET選型需優先考慮功率密度與散熱效率的協同，在電氣性能、封裝尺寸及長期可靠性間取得精密平衡。

1. 電壓與電流裕量設計

依據柜內常見的12V/48V母線及高壓AC-DC前端輸入，選擇耐壓值留有充足裕量的器件，以應對電網波動、負載階躍及感性反沖。電流規格需根據負載的持續與峰值功耗進行嚴格降額設計，確保在高溫環境下仍穩定運行。

2. 低損耗與高頻化

高功率密度要求極高的轉換效率。優先選擇低導通電阻(R_ds(on))與低柵極電荷(Q_g)的器件，以降低傳導與開關損耗，支持更高開關頻率，從而減小無源元件體積，提升功率密度。

3. 封裝與熱阻優化

在緊湊布局中，封裝的熱阻(R_thJA)和寄生參數至關重要。優選DFN、TSSOP等貼片封裝，利用PCB銅箔作為主要散熱路徑，實現高效散熱與低電磁干擾。

圖1: 高端邊緣微模塊 1 柜 方案與適用功率器件型號分析推薦VBQG4338與VBGQF1610與VBQF1252M與產品應用拓?fù)鋱D_01_total

4. 環境適應性與壽命

微模塊柜常部署于多種環境，要求器件具備寬工作結溫范圍、高抗浪涌能力及優異的長期參數穩定性，以支持7×24小時不間斷運行。

二、分場景MOSFET選型策略

高端邊緣微模塊1柜內部電源架構復雜，主要可分為：DC-DC核心電源轉換、負載點(PoL)開關控制、以及輔助管理與保護電路。需針對不同場景精準選型。

場景一：48V至12V/5V高密度DC-DC轉換(200W-500W)

此為算力板卡供電核心，要求高效率、高功率密度及優異的熱表現。

- 推薦型號：VBGQF1610(Single-N，60V，35A，DFN8(3×3))

- 參數優勢：

- 采用SGT工藝，R_ds(on)低至11.5mΩ(@10V)，傳導損耗極低。

- 60V耐壓完美適配48V母線，留有充足裕量應對電壓尖峰。

- DFN8(3×3)封裝熱阻小，寄生電感低，利于高頻同步整流拓?fù)洹?/p>

- 場景價值：

- 支持500kHz以上開關頻率，顯著減小變壓器與濾波器體積，提升功率密度。

- 高效率(>97%)減少散熱壓力，支持柜內高密度布局。

- 設計注意：

- 需搭配高性能同步整流控制器，優化死區時間。

- MOSFET散熱焊盤必須連接大面積底層銅箔并打散熱過孔。

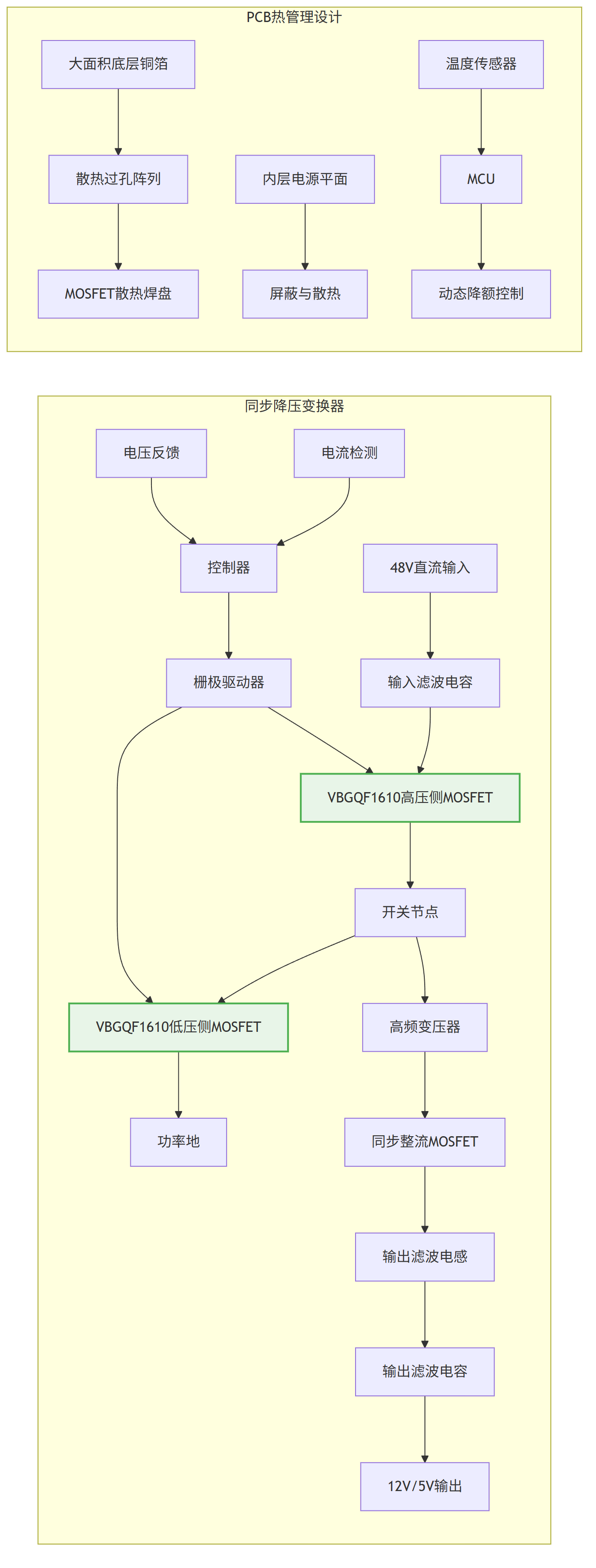

圖2: 高端邊緣微模塊 1 柜 方案與適用功率器件型號分析推薦VBQG4338與VBGQF1610與VBQF1252M與產品應用拓?fù)鋱D_02_dcdc

場景二：多路負載點(PoL)智能配電與開關(每路10W-100W)

用于對GPU、存儲模塊、風扇等負載進行精確的上下電時序管理與故障隔離，要求低導通壓降、小體積及易驅動。

- 推薦型號：VBQG4338(Dual-P+P，-30V，-5.4A，DFN6(2×2)-B)

- 參數優勢：

- 集成雙路P-MOSFET，節省布局空間，簡化多路電源路徑設計。

- R_ds(on)低至38mΩ(@10V)，導通損耗小。

- 緊湊的DFN6(2×2)封裝，熱阻低，適合高密度板卡布局。

- 場景價值：

- 可實現多路負載的獨立智能通斷與能耗管理，提升系統能效與可靠性。

- P溝道配置便于實現高側開關，避免負載共地干擾，簡化控制邏輯。

- 設計注意：

- 需設計電平轉換驅動電路，確保柵極完全開啟。

- 每路輸出應集成電流檢測與TVS保護，實現快速故障隔離。

場景三：AC輸入前端整流與輔助電源控制

用于交流輸入側的有源鉗位、待機電源控制等，要求高耐壓、高可靠性及良好的抗浪涌能力。

圖3: 高端邊緣微模塊 1 柜 方案與適用功率器件型號分析推薦VBQG4338與VBGQF1610與VBQF1252M與產品應用拓?fù)鋱D_03_pol

- 推薦型號：VBQF1252M(Single-N，250V，10.3A，DFN8(3×3))

- 參數優勢：

- 250V高耐壓，適用于220VAC整流后母線場景，裕量充足。

- R_ds(on)僅125mΩ(@10V)，在高壓器件中導通性能優異。

- DFN8封裝提供了良好的散熱能力，優于傳統插件封裝。

- 場景價值：

- 可用于有源鉗位或PFC輔助電路，提升前端能效與功率因數。

- 高可靠性保障了輸入側在電網波動下的穩定運行。

- 設計注意：

- 布局時需注意高壓爬電距離與電氣間隙。

- 柵極驅動回路需加強隔離與保護，防止高壓串?dāng)_。

三、系統設計關鍵實施要點

1. 驅動與布局優化

- 高壓大電流MOSFET(如VBQF1252M)：必須使用隔離型或驅動能力強的專用驅動IC，確保快速開關并防止直通。

- 多路集成MOSFET(如VBQG4338)：每路柵極建議采用獨立RC濾波與上拉電阻，增強抗干擾能力，防止誤觸發。

- 高密度布局：充分利用多層PCB的內層地平面和電源平面進行屏蔽與散熱，關鍵功率回路盡可能短而粗。

2. 熱管理設計

- 分級散熱策略：核心功率器件(如VBGQF1610)依托PCB大面積銅層、散熱過孔陣列，必要時連接至機柜冷板。輔助開關器件通過局部敷銅自然散熱。

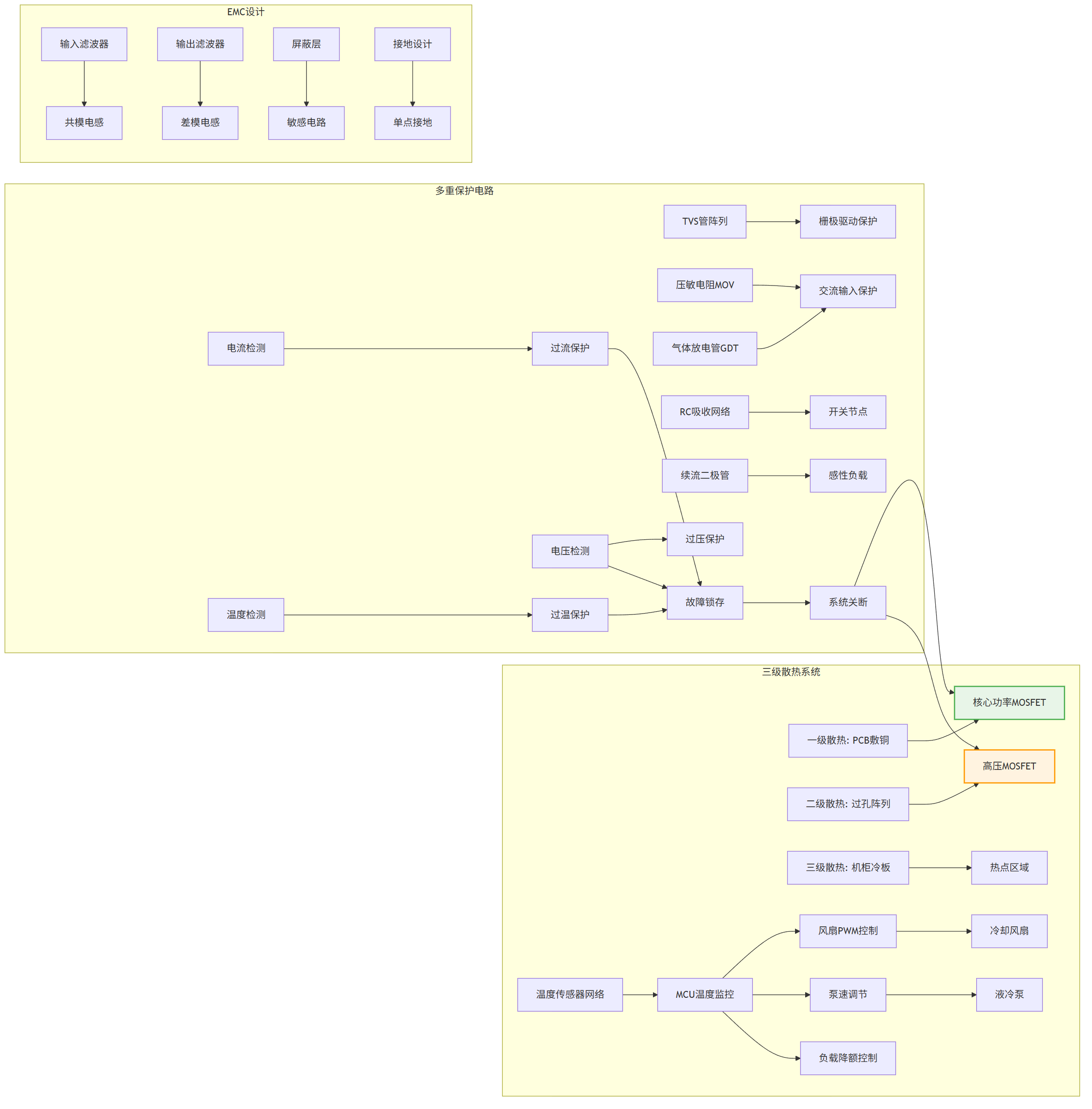

圖4: 高端邊緣微模塊 1 柜 方案與適用功率器件型號分析推薦VBQG4338與VBGQF1610與VBQF1252M與產品應用拓?fù)鋱D_04_protection

- 智能溫控：結合柜內溫度傳感器數據，動態調整風扇轉速或進行負載降額，確保MOSFET結溫始終在安全范圍內。

3. EMC與可靠性提升

- 噪聲抑制：在開關節點并聯高頻陶瓷電容吸收振鈴，為感性負載配置續流二極管和磁珠。

- 多重防護：所有柵極配置TVS管防靜電，電源入口設置壓敏電阻和氣體放電管防浪涌。關鍵電路實施過流、過壓、過溫保護。

四、方案價值與擴展建議

核心價值

1. 極致功率密度：通過高頻低損耗器件與緊湊封裝的組合，在有限空間內實現更高功率輸出，支持算力持續升級。

2. 智能化電源管理：多路獨立開關控制支持精細化的負載能耗管理與故障隔離，提升系統可用性。

3. 全生命周期高可靠：從高壓輸入到低壓輸出全鏈路裕量設計，配合高效散熱與多重防護，滿足邊緣嚴苛環境下的長期穩定運行。

優化與調整建議

- 功率升級：若單路DC-DC功率需求超過500W，可考慮并聯VBGQF1610或選用電流規格更大的同類器件。

- 集成化演進：對于更復雜的多相PoL電源，可評估采用集成驅動與保護功能的智能功率級模塊。

- 極端環境加固：對于部署于工業或戶外環境的微模塊，可優先選擇車規級或工業級器件，并加強三防處理。

- 數字化監控：可結合MOSFET內置的溫度傳感器或外置監測電路，實現電源狀態的實時預測性維護。

功率MOSFET的選型是構建高端邊緣微模塊1柜高效、緊湊、可靠供配電系統的基石。本文提出的場景化選型與系統化設計方法，旨在實現功率密度、能效與可靠性的最佳統一。隨著寬禁帶半導體技術的發展，未來可在更高頻、更高效率的應用點探索GaN器件的引入，為下一代邊緣算力基礎設施的革新提供強大動力。在數字化與智能化浪潮下，堅實的硬件設計是保障邊緣算力無處不在且始終在線的重要支柱。
